АСУ Диффузионным отделением
Описание
Подсистема управления диффузионным отделением — это специализированный программно-аппаратный комплекс, предназначенный для автоматизации сахарного производства на этапе извлечения сахарозы. Основная задача системы заключается в обеспечении оптимальных гидродинамических и температурных условий для высолаживания свекловичной стружки. Решение от «ТомскЭлектро» позволяет стабилизировать технологические параметры, минимизировать потери в жоме и значительно повысить общую эффективность работы диффузионного аппарата.
Функциональные возможности
Комплекс реализует сложные алгоритмы регулирования, обеспечивая синхронизацию всех материальных потоков:
- Регулирование расхода стружкиуправление частотой вращения транспортирующих органов для поддержания стабильной нагрузки.
- Дозирование питательной водыавтоматическое поддержание соотношения «вода/стружка» с динамической коррекцией по показателям содержания сухих веществ (СВ) в соке.
- Термостабилизацияпозонное управление температурой внутри аппарата и поддержание параметров барометрической воды.
- Химический контрольмониторинг и стабилизация значения рН воды для предотвращения микробиологического разложения сахарозы.
- Управление уровнямипрецизионное поддержание заданных уровней в сборниках диффузионного сока и конденсатов.
Аппаратное обеспечение

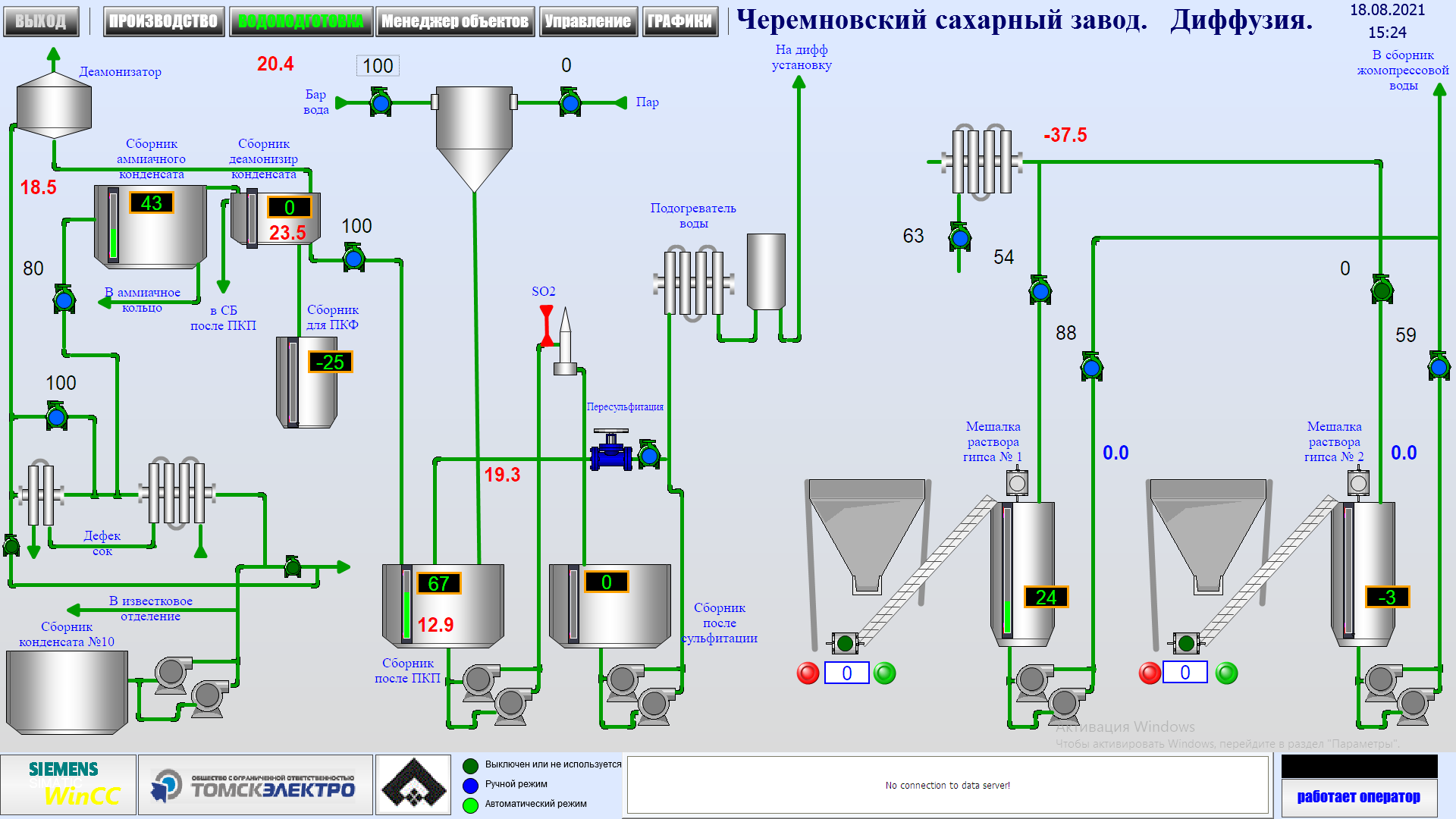

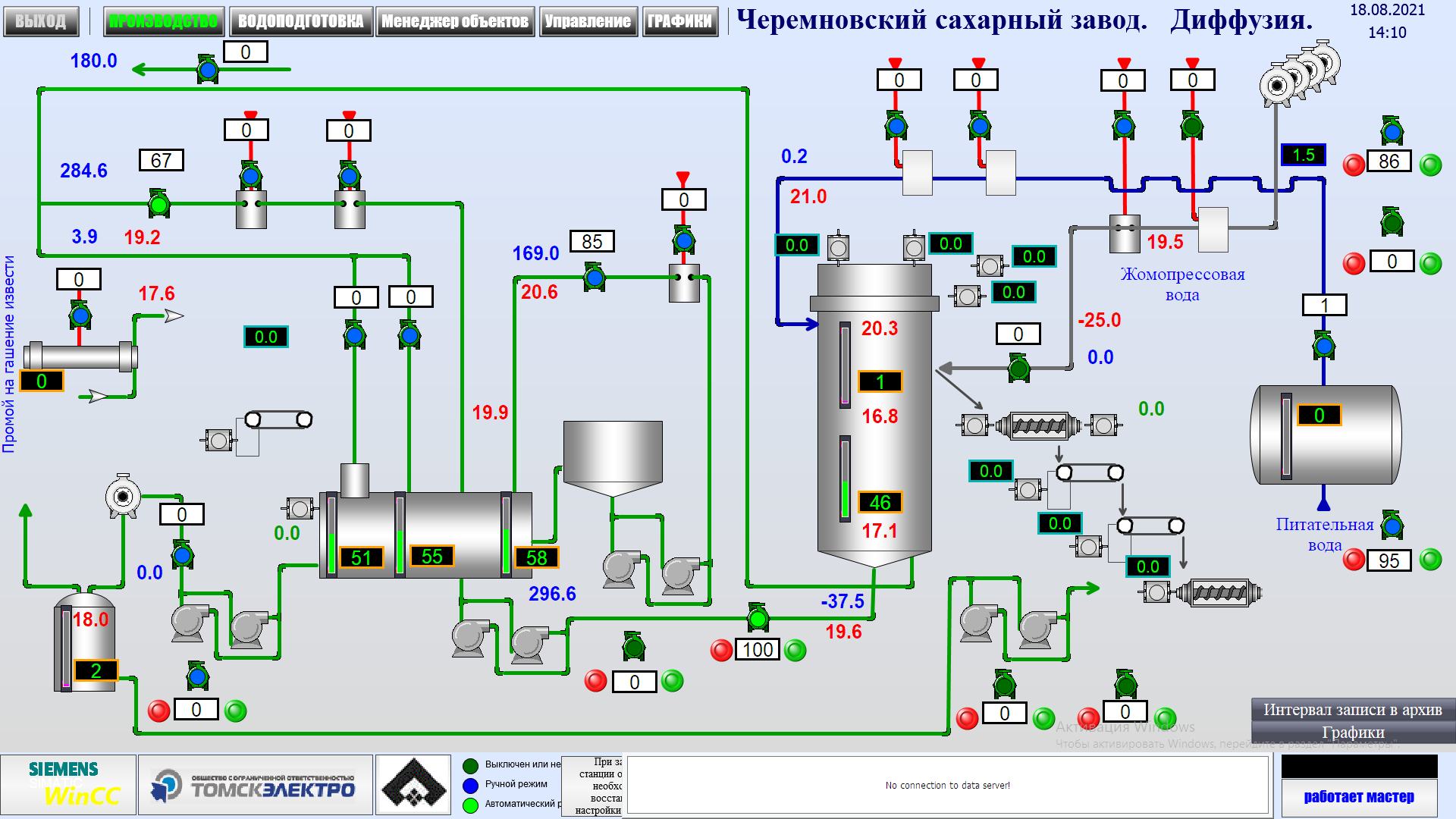

Подсистема строится на базе высоконадежных промышленных компонентов. Визуализация и оперативное управление реализованы на платформе Siemens WinCC (SCADA):
| Компонент | Характеристика / Описание |
|---|---|
| Микропроцессорное управление | Использование промышленных контроллеров (ПЛК) для реализации алгоритмов реального времени. |
| Силовая электроника | Частотно-регулируемые приводы (ЧРП) для управления насосными агрегатами и конвейерными системами. |
| Полевой уровень | Комплект датчиков температуры, расходомеров сока/воды, рН-метров и уровнемеров в защищенном исполнении. |
При проектировании под конкретный завод осуществляется индивидуальный подбор аппаратной базы (Siemens, Schneider Electric и др.) в зависимости от бюджета и требований к отказоустойчивости.
Учет и отчетность
Система интегрирует технологические данные в управленческий контур предприятия:
- Архивированиеполное сохранение истории процесса в течение неограниченного срока.
- Интеграциясвязь с корпоративной сетью и возможность передачи данных через Internet.
- Экономический анализавтоматическая передача данных о расходе сырья и энергоресурсов (пара, газа) в существующую АСУ ТП предприятия для автоматизированного расчета себестоимости продукции.
- Прослеживаемостьформирование отчетов по сменам, партиям и качественным показателям сока.
Дополнительные опции
Для масштабирования системы предусмотрены следующие возможности:
Модули управления дефекосатурацией для обеспечения стабильной нагрузки на очистку.
Системы удаленного мониторинга состояния исполнительных механизмов.
Разработка уникальных алгоритмов под нестандартное диффузионное оборудование.
При отсутствии специфических требований используются стандартные протоколы интеграции и индивидуальный подбор программных надстроек.
География поставки
Компания «ТомскЭлектро» выполняет проектирование и поставку подсистем управления для сахарной промышленности на всей территории Российской Федерации. Мы также активно сотрудничаем с предприятиями стран СНГ (Казахстан, Беларусь, Узбекистан и др.). Техническое сопровождение и пусконаладка осуществляются выездными инженерными бригадами.
