АСУ ВД-09
Описание

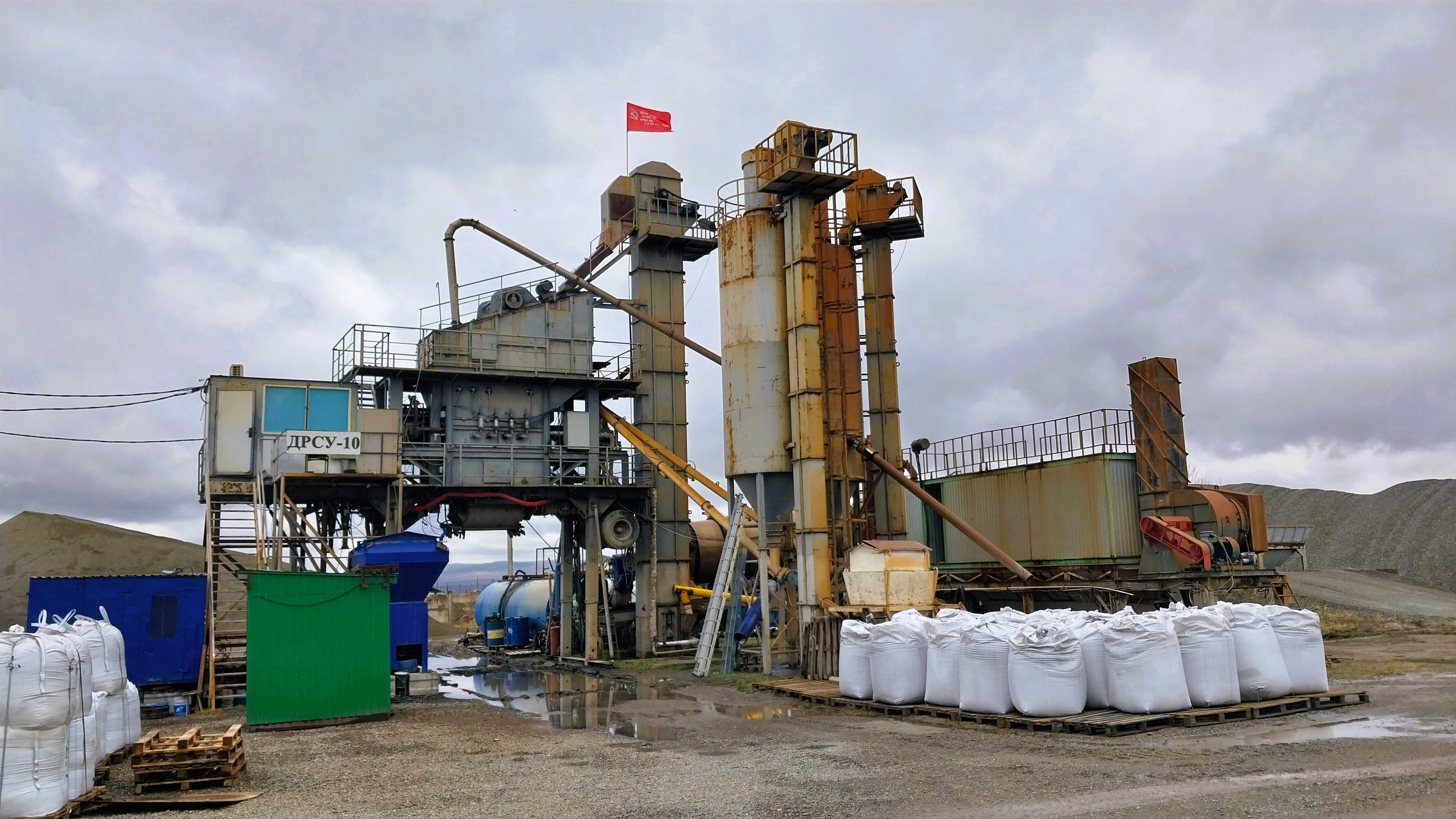

Система управления ВД-09 разработана специально для адаптации и модернизации асфальтосмесительных установок восточного производства (Китай, Южная Корея). Данное решение позволяет перевести управление любым заводом на современные алгоритмы, повысить точность соблюдения рецептур и обеспечить бесперебойную работу в условиях нестабильной электроники оригинальных комплектующих. Ключевым преимуществом системы является повышенная отказоустойчивость, адаптированная под суровые российские условия эксплуатации и строгие требования к качеству выпускаемого асфальтобетона.
Совместимость
Производитель / Бренд | Совместимые серии и модели АБЗ |
|---|---|
Speco (Спеко) | AP-1000FFW, AP-1000P, AP-1300FFW, AP-1300P, AP-1500FFW, AP-1500P, AP-2000FFW, AP-2000P, AP-2200FFW, AP-2200P, AP-2500FFW, AP-2500P, AP-3000FFW, AP-3500FFW, AP-4000FFW, AP-500P, TSAP-1000FFW, TSAP-1000PT, TSAP-1300FFW, TSAP-1300PT, TSAP-1500FFW, TSAP-1500PT, TSAP-2000FFW, TSAP-2000PT, TSAP-2200FFW, TSAP-2200PT, TSAP-2500FFW, TSAP-2500PT, TSAP-3000FFW, TSAP-3500FFW, TSAP-4000FFW, TSAP-500FFW, TSAP-500PT, TSAP-800FFW, TSAP-800P, TSAP-800PT, М-20, М-30, М-45, AP-500FFW |
DMI | DMAP-MB-1000, DMAP-MB-1300, DMAP-MB-1600, DMAP-MB-2000, DMAP-MB-2500, DMAP-MB-3000, DMAP-MB-500, DMAP-MB-800, DMAP-MBN-1000, DMAP-MBN-500, DMAP-MBN-800, DMAP-ST-1000, DMAP-ST-1300, DMAP-ST-1600, DMAP-ST-2000, DMAP-ST-2500, DMAP-ST-3000, DMAP-ST-3500, DMAP-ST-4500, DMAP-ST-800, Odisa 12, Odisa 2530, Odisa 4000, Odisa 5000, Odisa 6000 |
NFLG | Duetto 2500, Duetto 2500M, GLB1000, GLB1500, GLB2000, GLB3000, GLB4000, GLB5000, LB1500, LB2000, LB3000, LB4000, LB5000, PLB1500, PLB2000, PLB3000, PLB4000, PLB5000, Solo 1800, Solo 3000M, Solo 4500, ZUK 1800 |
XCMG | LQC120, LQC160, LQC240, LQC320, LQC80, XAP120, XAP123, XAP123R, XAP160, XAP165H, XAP165R, XAP205R, XAP240, XAP245, XAP245H, XAP320, XAP325, XAP325H, XAP400, XAP405H, XAP80, XAP83, XAP83R |
Zoomlion | LB1000, LB2000, LB3000, LB4000, LBJ2000, LBX3000, LBX4000 |
SANY | SLB2000B, SLB2000C8, SLB2000D, SLB3000C8 |
Ca-Long (Ка-Лонг) | Серия CL |
D&G Machinery | Machinery DG1300, Machinery DG1500, Machinery DG2000, Machinery DG2500, Machinery DG3000, Machinery DG4000, Machinery DG4500, Machinery DG5000 |
LiaoYuan (LYROAD) | LB500, WCB500 |
Aimix | LB3000 |
GiTech | LBG 600, QLB 30 |
Даже если вашей модели нет в списке, мы готовы провести аудит и разработать индивидуальный проект интеграции
Функциональные возможности
Программный комплекс ВД-09 реализует интеллектуальное управление всеми узлами АБЗ. Главная инженерная особенность — параллельное формирование команд, которое позволяет продолжать приготовление смеси даже при выходе из строя промышленного контроллера за счет дублирующих органов управления.
Основные функции:
- Автоматическая коррекция нагреваВремя нахождения каменных материалов в сушильном барабане меняется автоматически в зависимости от текущей температуры готовой смеси.
- Управление горелкойВозможность регулировки мощности факела в двух режимах (пустой/загруженный барабан) и постоянный контроль наличия пламени.
- Защита от перегрузокСистема мониторит ток потребления двигателя для контроля степени выгрузки материалов.
- Температурный мониторингПрецизионный контроль температуры битума, отходящих газов и готовой продукции.
Аппаратное обеспечение
Аппаратная база ВД-09 ориентирована на комфорт оператора и долговечность электроники:
| Компонент | Характеристика / Описание |
|---|---|

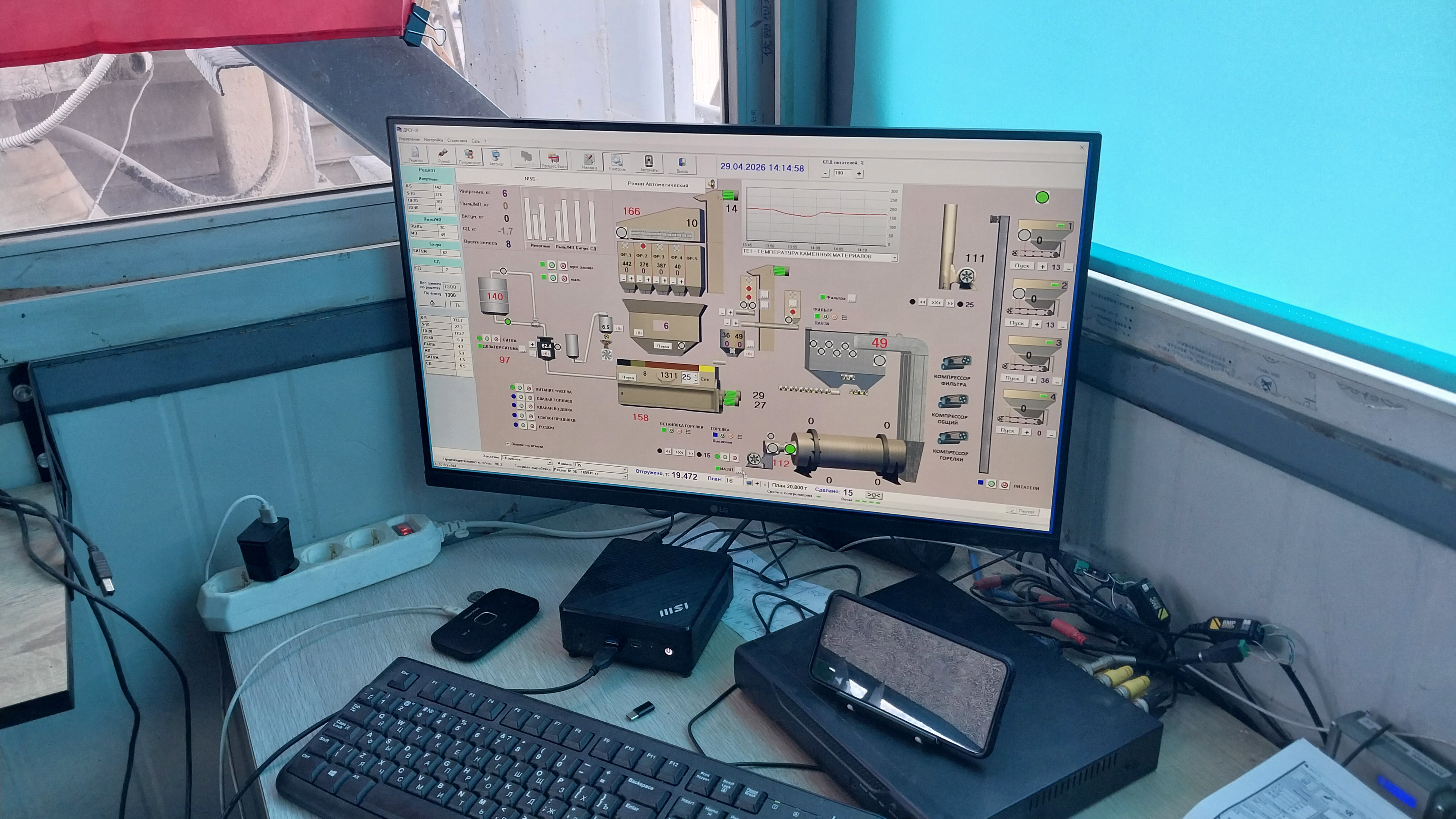

| Визуализация | Широкоформатный монитор 21”, отображающий мнемосхему установки и все технологические параметры в реальном времени. |
| Интерфейс ввода | Управление осуществляется с помощью стандартных манипуляторов (клавиатура, мышь) и физических органов управления на панели шкафа. |
| Вычислительный узел | Отказоустойчивый промышленный компьютер с интегрированными модулями дискретного и аналогового ввода-вывода. |
Для уточнения полного перечня комплектующих (блоков питания, реле, ПЛК) свяжитесь с нашим техническим отделом для индивидуального подбора под вашу модификацию QLB-30.
Учет и отчетность
Несмотря на лаконичность базовой конфигурации, ВД-09 поддерживает стандарты цифрового учета «ТомскЭлектро»:
- Архивация замесовCохранение данных о температуре и расходе компонентов в энергонезависимой памяти.
- Отчетный блокГенерация сводок по отгруженной продукции с фильтрацией по заказчикам и государственным номерам машин.
При необходимости возможна интеграция функции печати паспорта-накладной непосредственно из интерфейса программы управления.
Дополнительные опции
Для расширения возможностей китайских установок QLB-30 мы предлагаем:
Дистанционный контроль давления в топливных и воздушных магистралях.
Установку систем частотного регулирования для топливных насосов и дымососов.
Датчики заполнения бункеров горячего материала.
Если требуются специфические функции, наши инженеры проведут индивидуальный подбор аппаратных модулей.
География поставки
Инженерный центр «ТомскЭлектро» поставляет системы ВД-09 для китайских АБЗ во все регионы Российской Федерации. Мы также имеем опыт внедрения АСУ ТП на объектах в странах СНГ (Казахстан, Киргизия, Узбекистан и др.). Обеспечиваем полный цикл пусконаладочных работ и техническую поддержку на русском языке.
