АСУ ВД-05
Описание

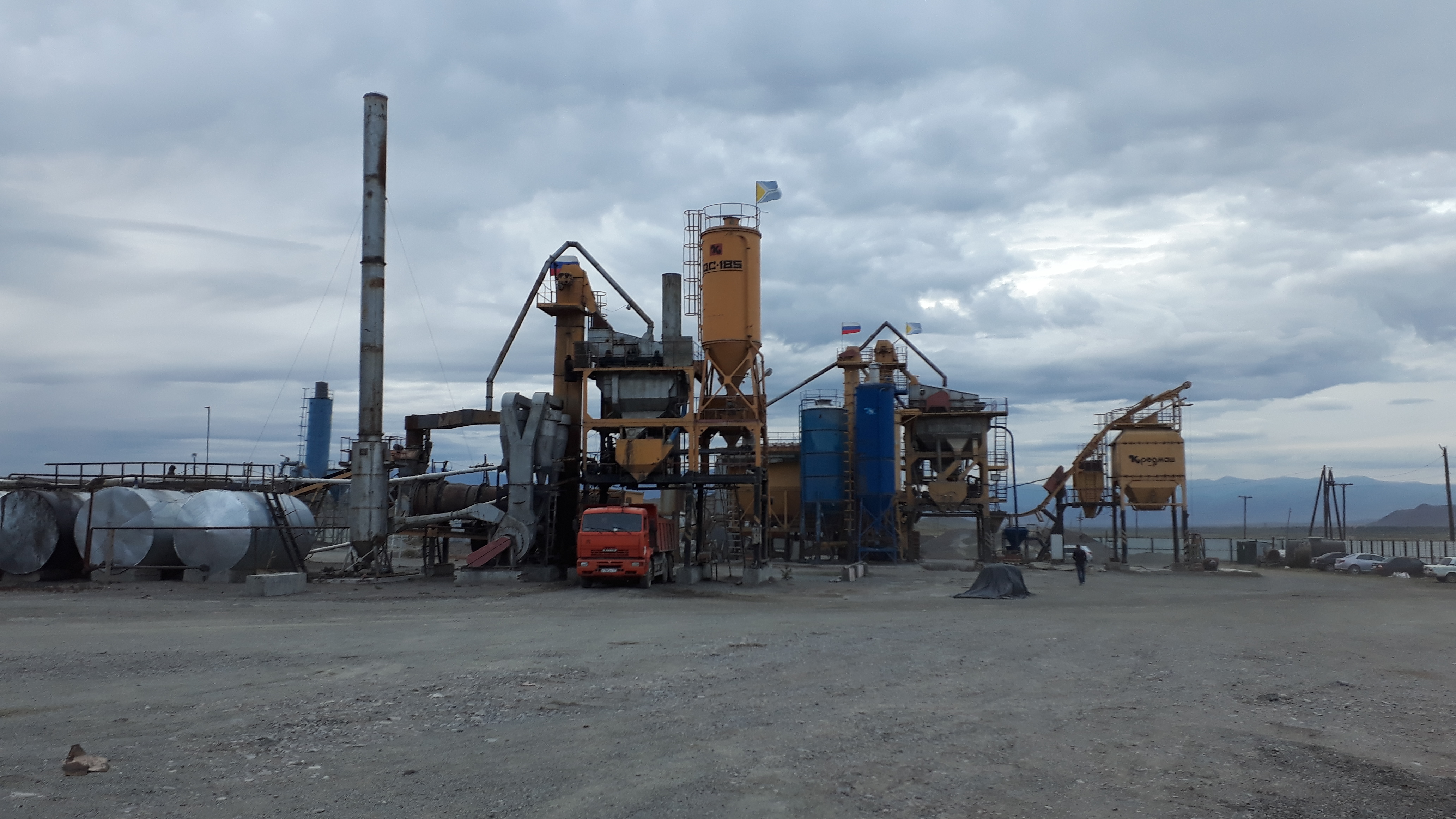

Система весового дозирования ВД-05 представляет собой программно-аппаратный комплекс, разработанный специально для глубокой модернизации отечественных асфальтосмесительных установок (серии ДС, КДМ, КАЗ, УЗСМ, РЗДМ). Основное назначение системы — перевод классического оборудования на современное тензометрическое взвешивание для обеспечения точности приготовления смесей строго по ГОСТ. Решение позволяет полностью исключить человеческий фактор и "ручное" управление затворами, оптимизировать расход дорогостоящего битума и каменных материалов, а также гарантировать стабильно высокое качество готовой продукции на выходе.
Совместимость
Производитель / Бренд | Совместимые серии и модели АБЗ |
|---|---|
ДС | ДС-50, ДС-79, ДС-84, ДС-117-2К, ДС-117-2Е, ДС-158, ДС-168, ДС-185, ДС-185У, ДС-185-37, ДС-185-81 |
КДМ (Кредмаш) | КДМ-201, КДМ-205, КДМ-206, КДМ-207, КДМ-208, КДМ-209 |
КАЗ (Колокшанский агрегатный завод) | КАЗ-60, КАЗ-80, КАЗ-100, КАЗ-120, КАЗ-160, КАЗ-200 |
УЗСМ / Уфадормаш (Уфимский завод) | УЗСМ-60, УЗСМ-80, УЗСМ-100, УЗСМ-120, УЗСМ-160 |
РЗДМ (Рыбинский завод дорожных машин) | РЗДМ-80, РЗДМ-120, РЗДМ-160 |
Даже если вашей модели нет в списке, мы готовы провести аудит и разработать индивидуальный проект интеграции
Функциональные возможности
Комплекс поддерживает работу в автоматическом, полуавтоматическом и ручном режимах. Тензометрическое дозирование реализовано для всех ключевых фракций: каменных материалов, битума и минерального порошка.
Ключевые инженерные решения:
- Алгоритм определения скорости насыпанияСистема рассчитывает динамику потока материала и автоматически настраивает время опережения закрытия затворов, что исключает перерасход компонентов.
- Импульсное досыпаниеВозможность точечной подачи материала до достижения плановых весовых значений.

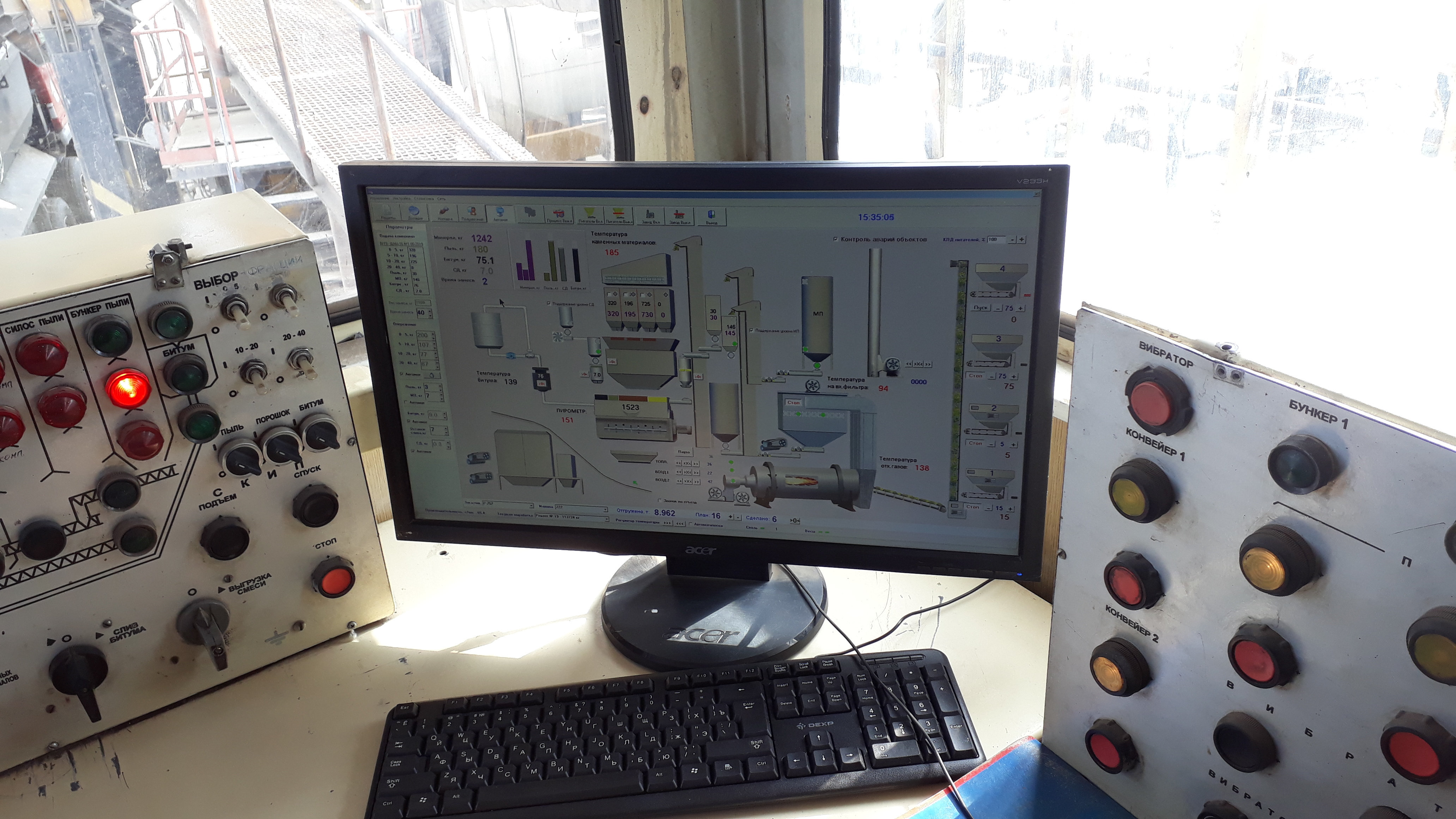

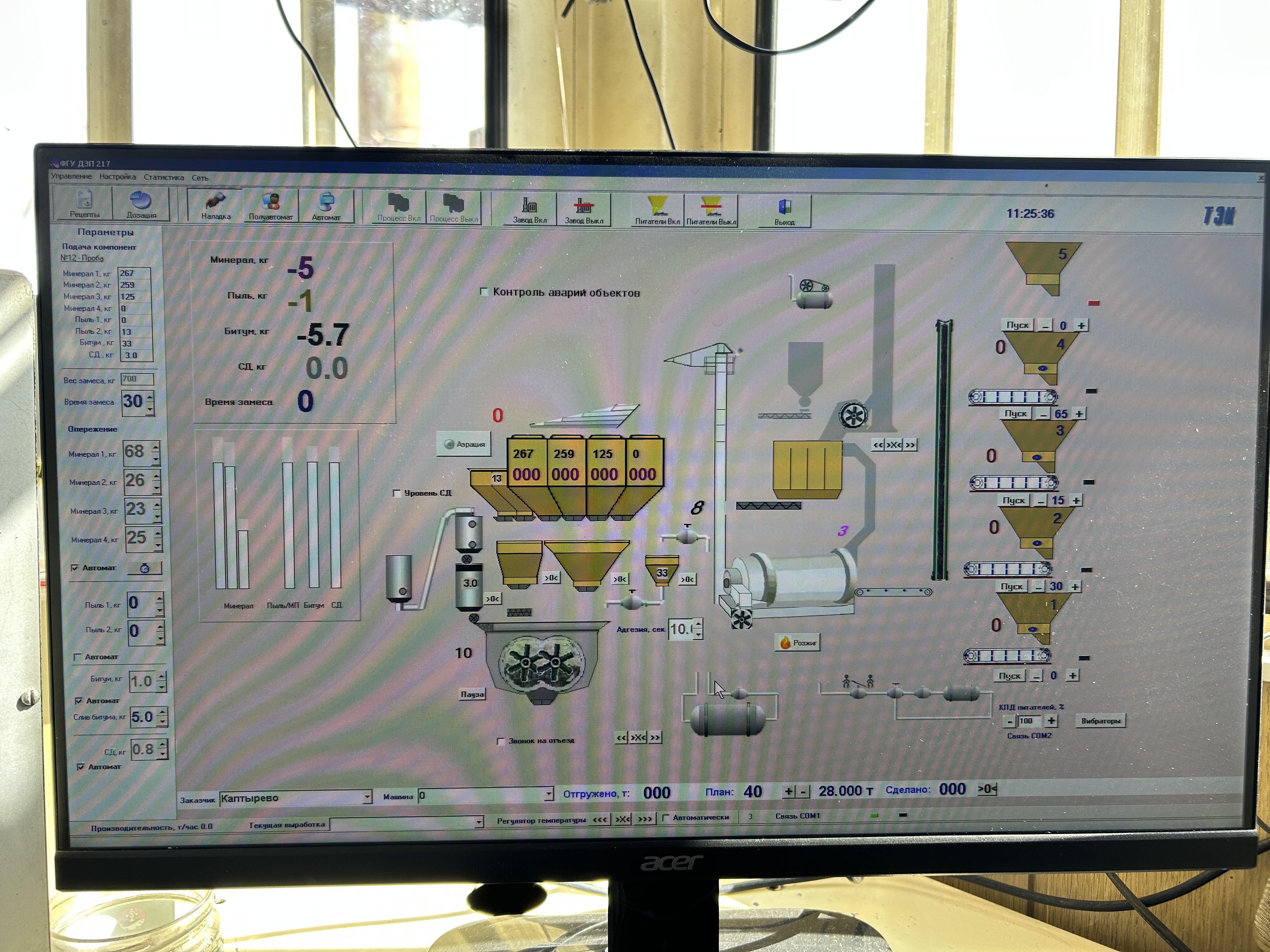

- Гибкое управлениеОперативное изменение очередности дозирования и контроль всех этапов перемешивания и выгрузки через экран монитора.
- Дублирование управленияЗапуск процессов возможен как через программный интерфейс, так и с физического пульта оператора.
Аппаратное обеспечение
Базовая конфигурация ВД-05 построена на базе отказоустойчивых компонентов промышленного класса:
| Компонент | Характеристика / Описание |
|---|---|

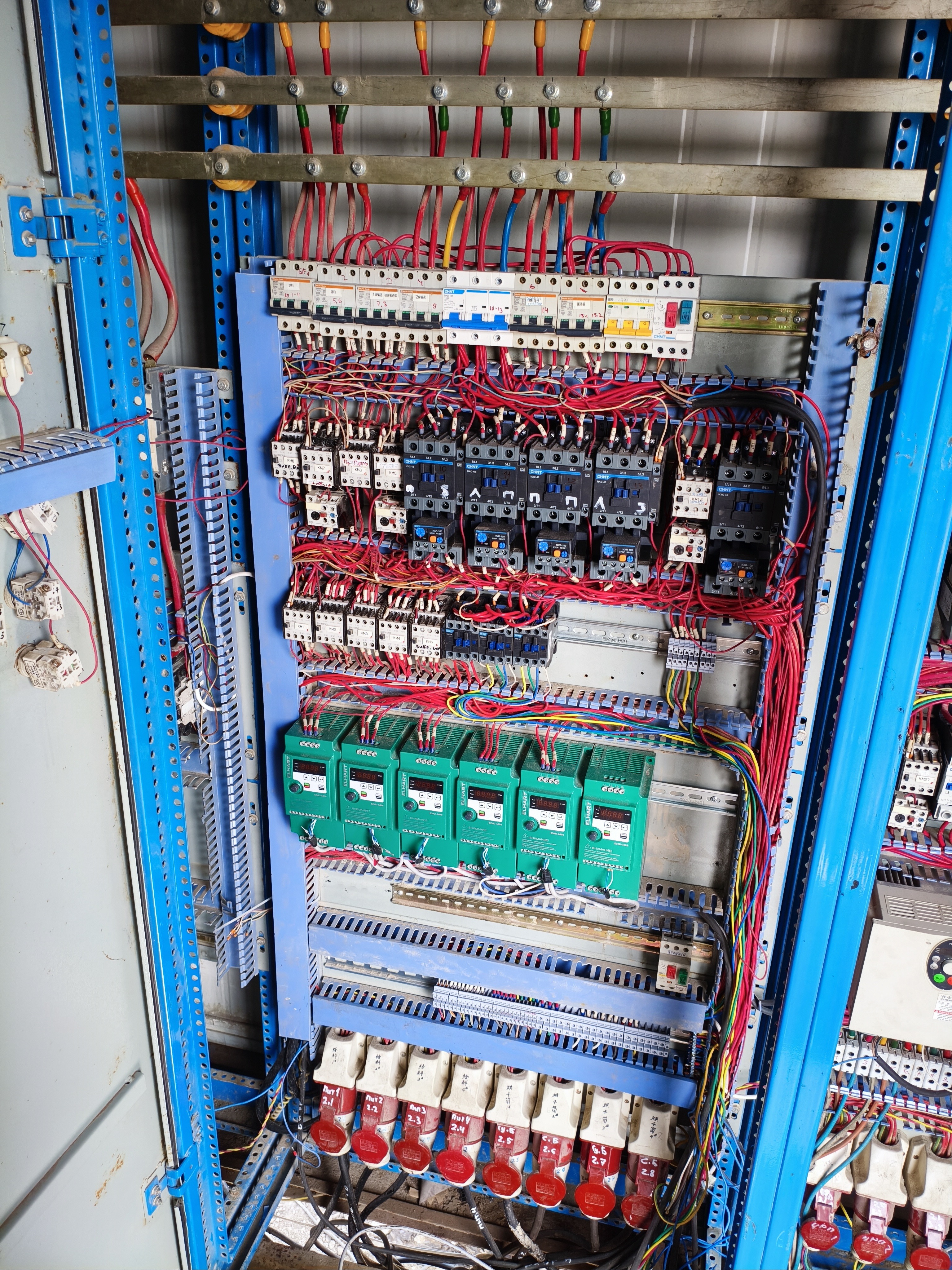

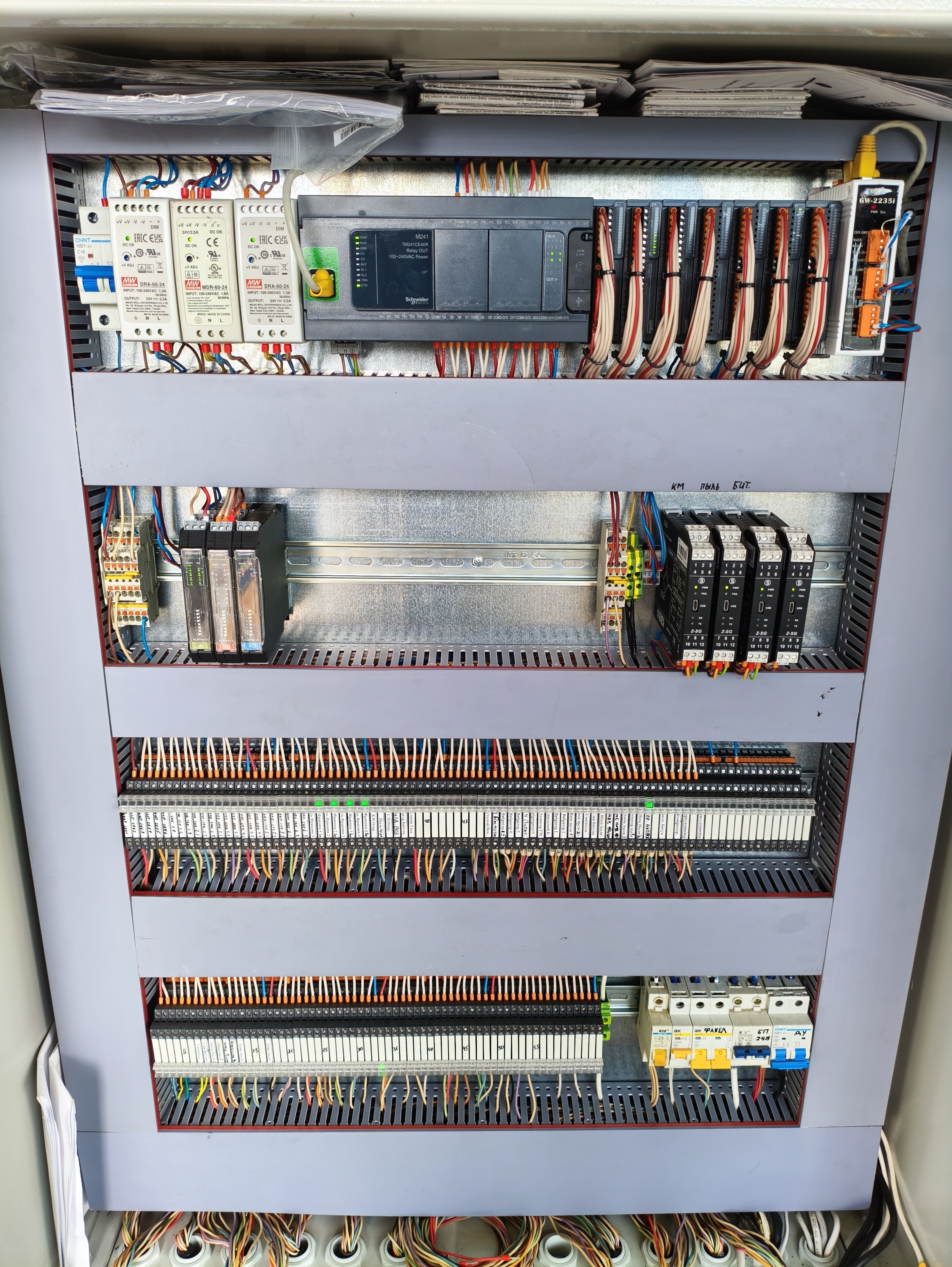

| Шкаф управления | Укомплектован промышленным безвентиляторным компьютером и высокопроизводительным ПЛК (программируемым логическим контроллером). |

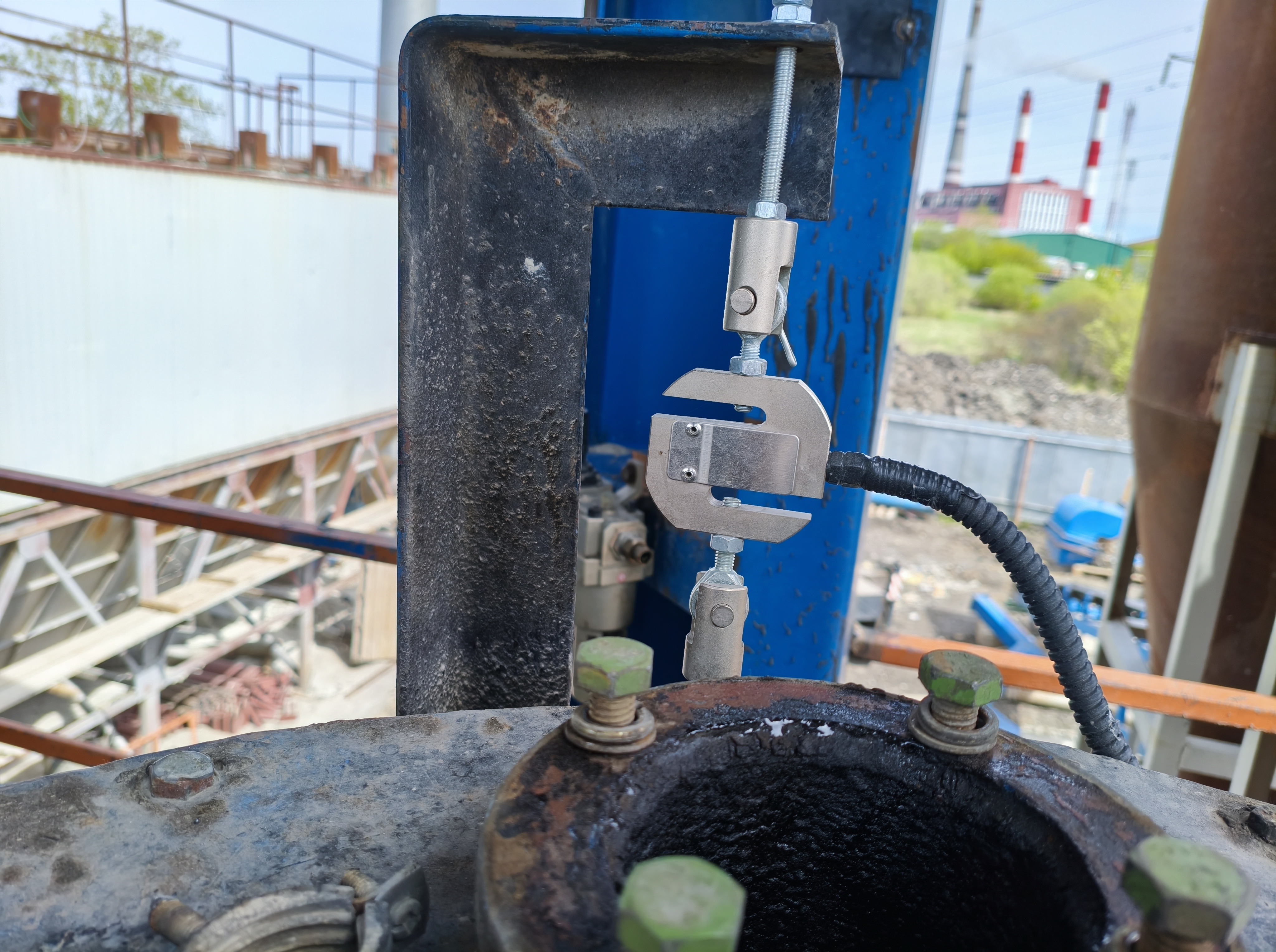

| Преобразование сигналов | Специализированный блок обработки данных с тензометрических датчиков веса. |

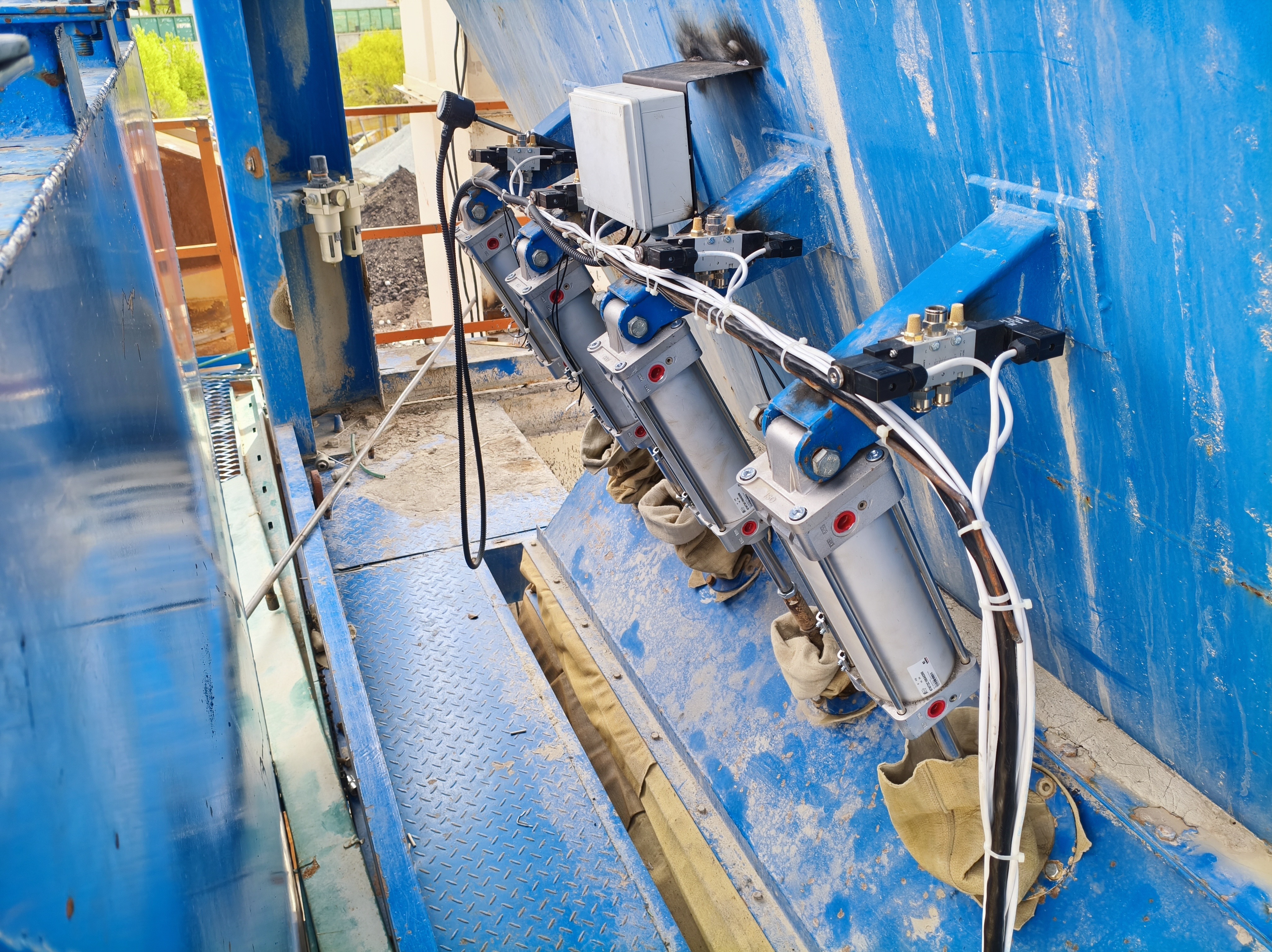

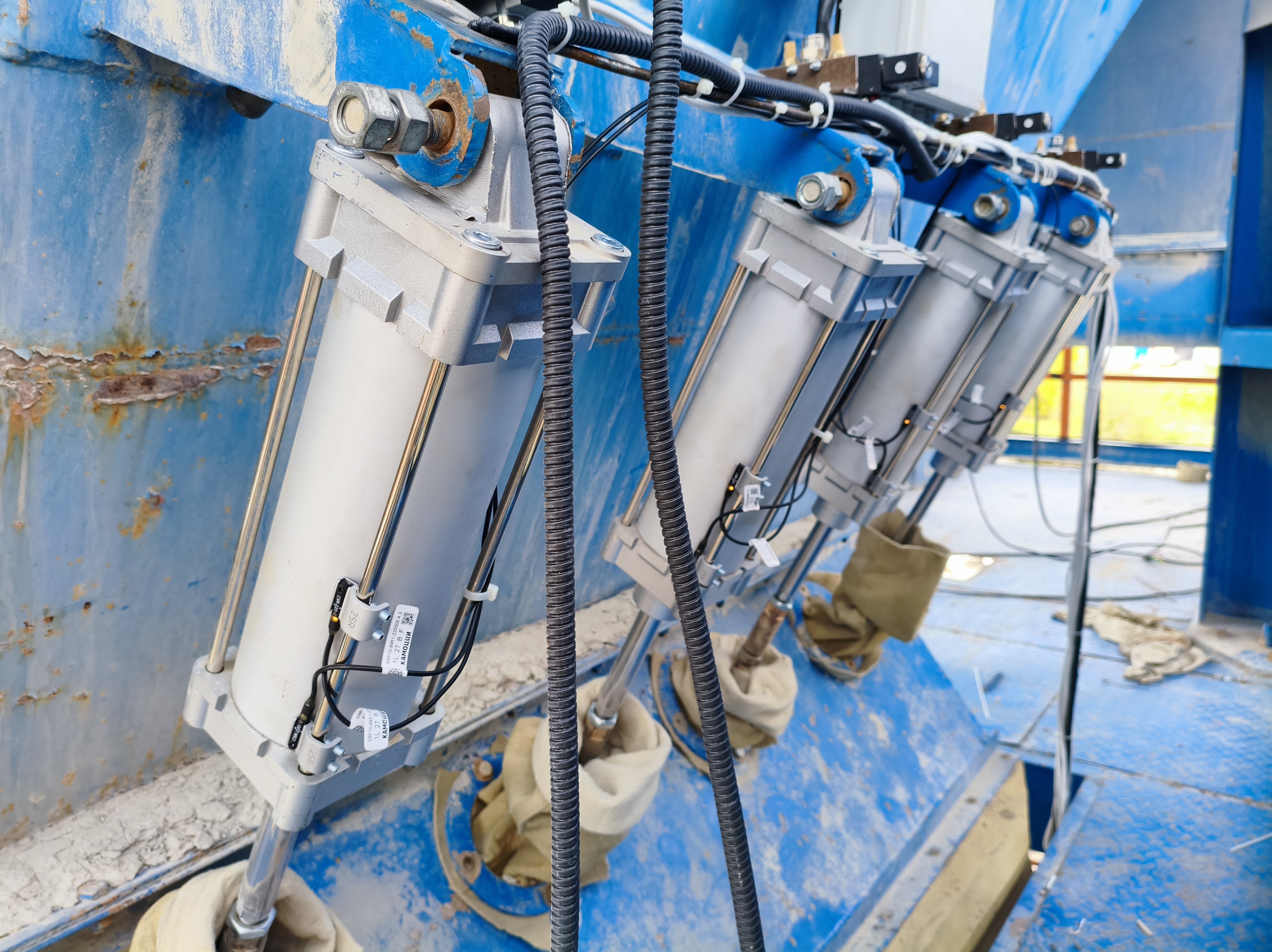

| Датчики положения | Бесконтактные устройства с надежными узлами крепления для контроля исполнительных механизмов. |
| Электротехническая обвязка | В комплект входят блоки питания, промежуточные реле, ИБП и набор сигнальных кабелей. |
Учет и отчетность
Система обеспечивает полную прозрачность производственных процессов за счет глубокой интеграции функций учета:
- Автоматическая архивацияФиксация параметров каждого замеса в энергонезависимой памяти.
- ДокументооборотФормирование и печать паспорта-накладной на каждую отгруженную машину.
- АналитикаГенерация посуточных или периодических сводок с фильтрацией по маркам смеси, контрагентам и государственным номерам автотранспорта.
Дополнительные опции
Для расширения функционала АБЗ возможна интеграция следующих модулей:
Система дистанционного контроля температуры битума, горячего материала и готовой смеси.
Частотное регулирование электродвигателя насоса подачи топлива горелки.
Контроль давления в воздушных и топливных магистралях.
Автоматизированное управление вибраторами питателей и контроль заполнения бункеров.
Мониторинг тока потребления электродвигателя смесителя для предотвращения перегрузок.
География поставки
Компания «ТомскЭлектро» осуществляет проектирование, сборку и поставку систем ВД-05 по всей территории Российской Федерации. Также возможна отгрузка оборудования в страны СНГ (Казахстан, Беларусь, Узбекистан и др.). Мы обеспечиваем полную техническую поддержку, шеф-монтаж и пусконаладочные работы на объекте заказчика.
Нужна консультация специалиста?
Наши инженеры помогут подобрать оптимальное решение для автоматизации вашего производства.
