АСУ ВД-09
Описание

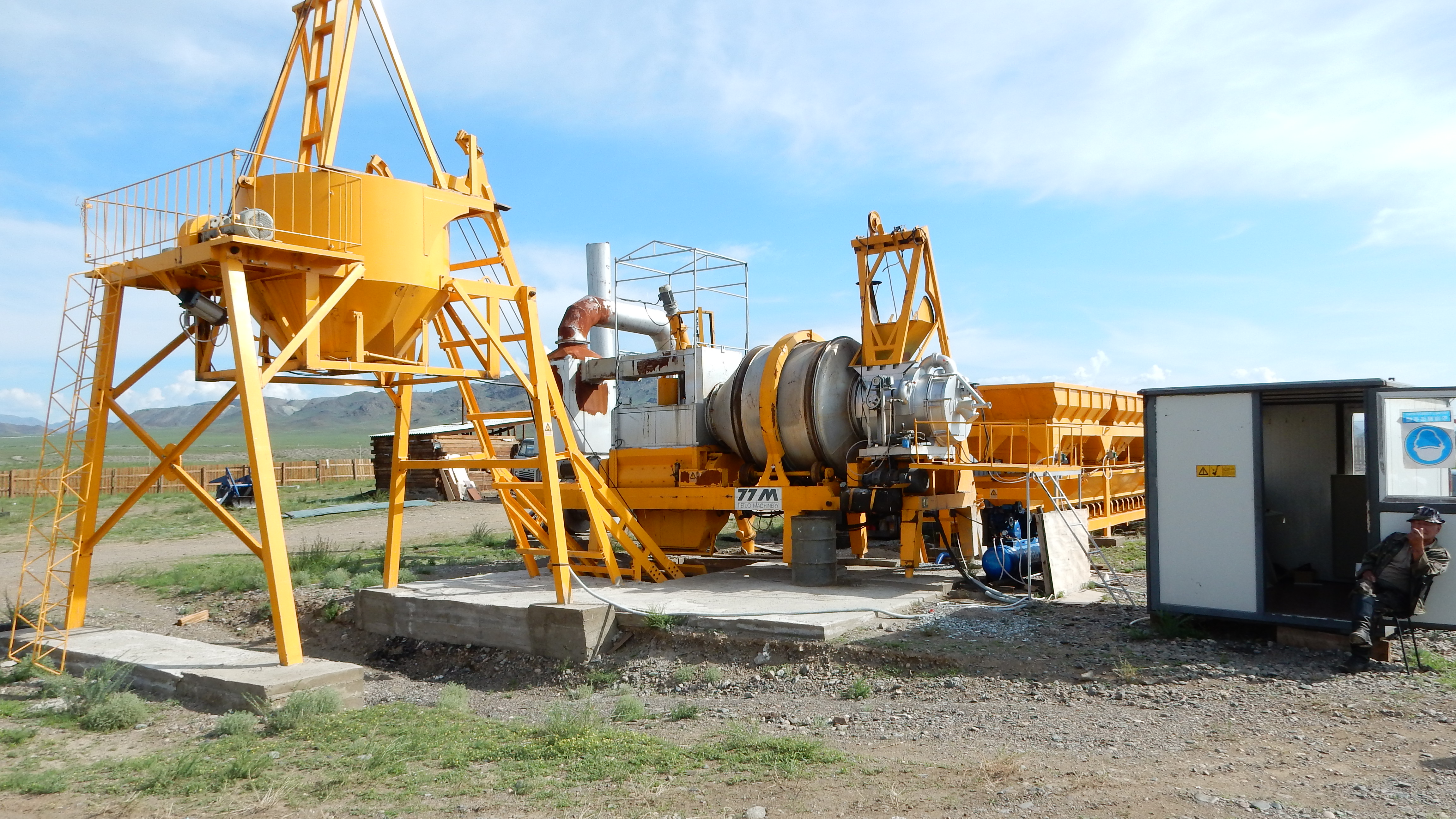

Система управления ВД-09 разработана специально для адаптации и глубокой модернизации популярных китайских асфальтосмесительных установок серии QLB-30. Данное решение позволяет перевести управление заводом на современные алгоритмы, повысить точность соблюдения рецептур и обеспечить надежность работы в условиях нестабильной электроники оригинальных комплектующих. Ключевым преимуществом системы является повышенная отказоустойчивость, адаптированная под российские условия эксплуатации и требования к качеству асфальтобетона.
Функциональные возможности
Программный комплекс ВД-09 реализует интеллектуальное управление всеми узлами АБЗ. Главная инженерная особенность — параллельное формирование команд, которое позволяет продолжать приготовление смеси даже при выходе из строя промышленного контроллера за счет дублирующих органов управления.
Основные функции:
- Автоматическая коррекция нагревавремя нахождения каменных материалов в сушильном барабане меняется автоматически в зависимости от текущей температуры готовой смеси.
- Управление горелкойвозможность регулировки мощности факела в двух режимах (пустой/загруженный барабан) и постоянный контроль наличия пламени.
- Защита от перегрузоксистема мониторит ток потребления двигателя для контроля степени выгрузки материалов.
- Температурный мониторингпрецизионный контроль температуры битума, отходящих газов и готовой продукции.
Аппаратное обеспечение

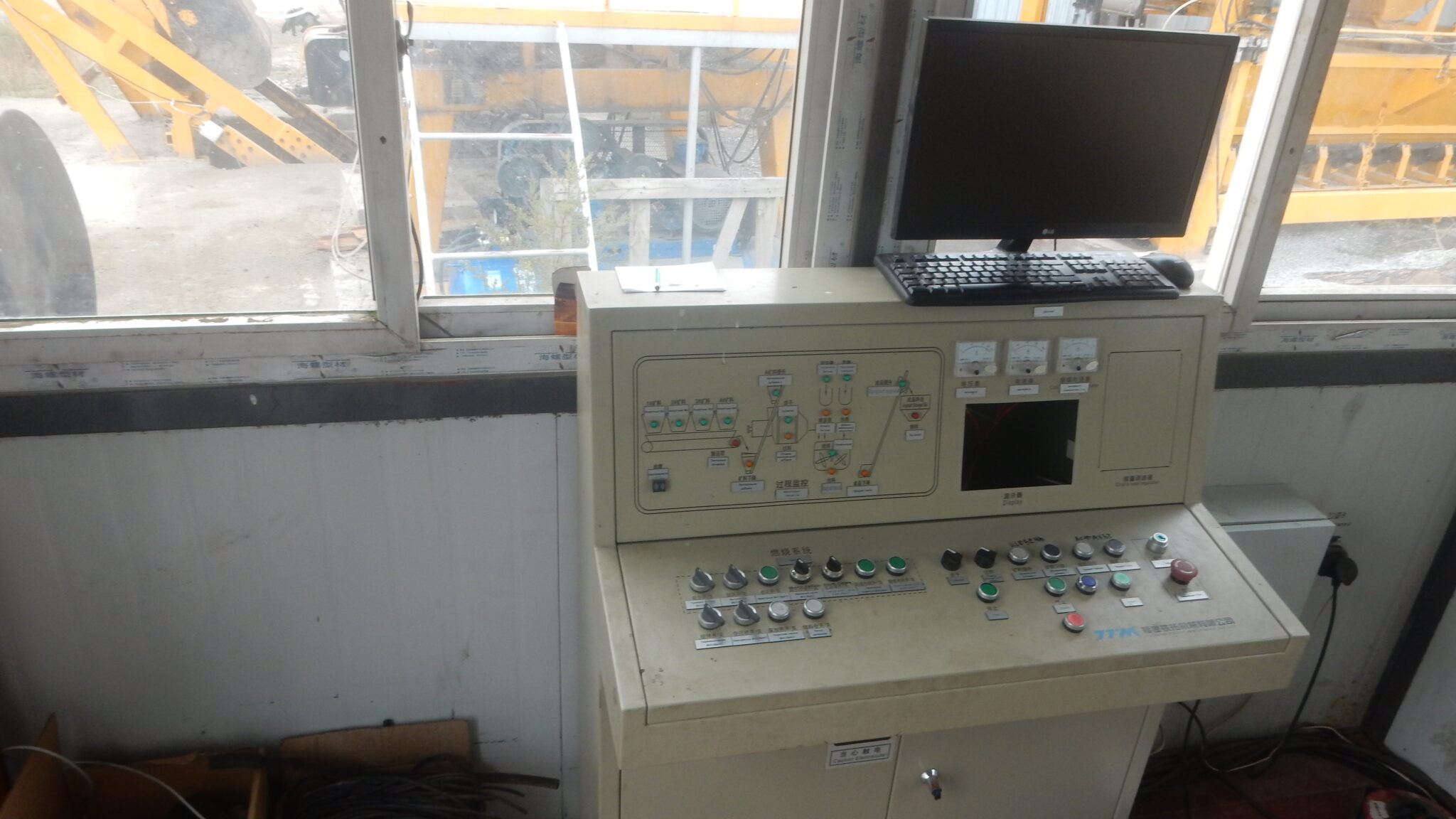

Аппаратная база ВД-09 ориентирована на комфорт оператора и долговечность электроники:
| Компонент | Характеристика / Описание |
|---|---|

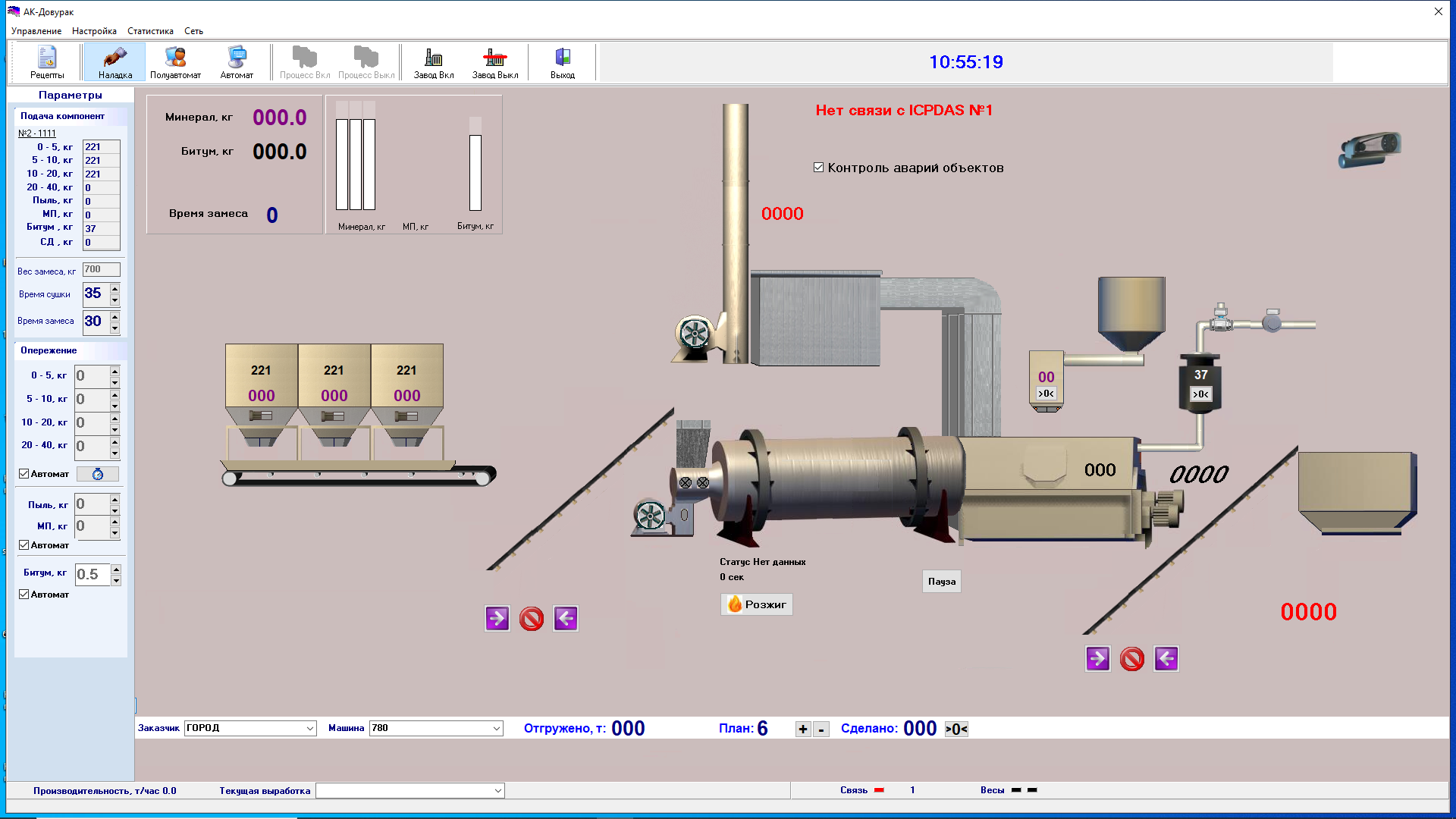

| Визуализация | широкоформатный монитор 21”, отображающий мнемосхему установки и все технологические параметры в реальном времени. |
| Интерфейс ввода | управление осуществляется с помощью стандартных манипуляторов (клавиатура, мышь) и физических органов управления на панели шкафа. |
| Вычислительный узел | отказоустойчивый промышленный компьютер с интегрированными модулями дискретного и аналогового ввода-вывода. |
| Для уточнения полного перечня комплектующих (блоков питания, реле, ПЛК) свяжитесь с нашим техническим отделом для индивидуального подбора под вашу модификацию QLB-30. |
Учет и отчетность
Несмотря на лаконичность базовой конфигурации, ВД-09 поддерживает стандарты цифрового учета «ТомскЭлектро»:
- Архивация замесовсохранение данных о температуре и расходе компонентов в энергонезависимой памяти.
- Отчетный блокгенерация сводок по отгруженной продукции с фильтрацией по заказчикам и государственным номерам машин.
- При необходимости возможна интеграция функции печати паспорта-накладной непосредственно из интерфейса программы управления.
Дополнительные опции
Для расширения возможностей китайских установок QLB-30 мы предлагаем:
Дистанционный контроль давления в топливных и воздушных магистралях.
Установку систем частотного регулирования для топливных насосов и дымососов.
Датчики заполнения бункеров горячего материала.
Если требуются специфические функции, наши инженеры проведут индивидуальный подбор аппаратных модулей.
География поставки
Инженерный центр «ТомскЭлектро» поставляет системы ВД-09 для китайских АБЗ во все регионы Российской Федерации. Мы также имеем опыт внедрения АСУ ТП на объектах в странах СНГ (Казахстан, Киргизия, Узбекистан и др.). Обеспечиваем полный цикл пусконаладочных работ и техническую поддержку на русском языке.
