АСУ ВД-09 SE
Описание
Система управления ВД-09 SE — это специализированное решение промышленного уровня, предназначенное для глубокой модернизации и автоматизации европейских асфальтосмесительных установок (Ermont, Ammann, Marini). Комплекс обеспечивает прецизионный контроль технологических процессов, позволяя интегрировать современные алгоритмы дозирования в существующую инфраструктуру завода. Основное преимущество системы заключается в возможности расширения функционала без замены базового оборудования, что значительно снижает капитальные вложения при переходе на новые стандарты качества асфальтобетонных смесей.
Функциональные возможности

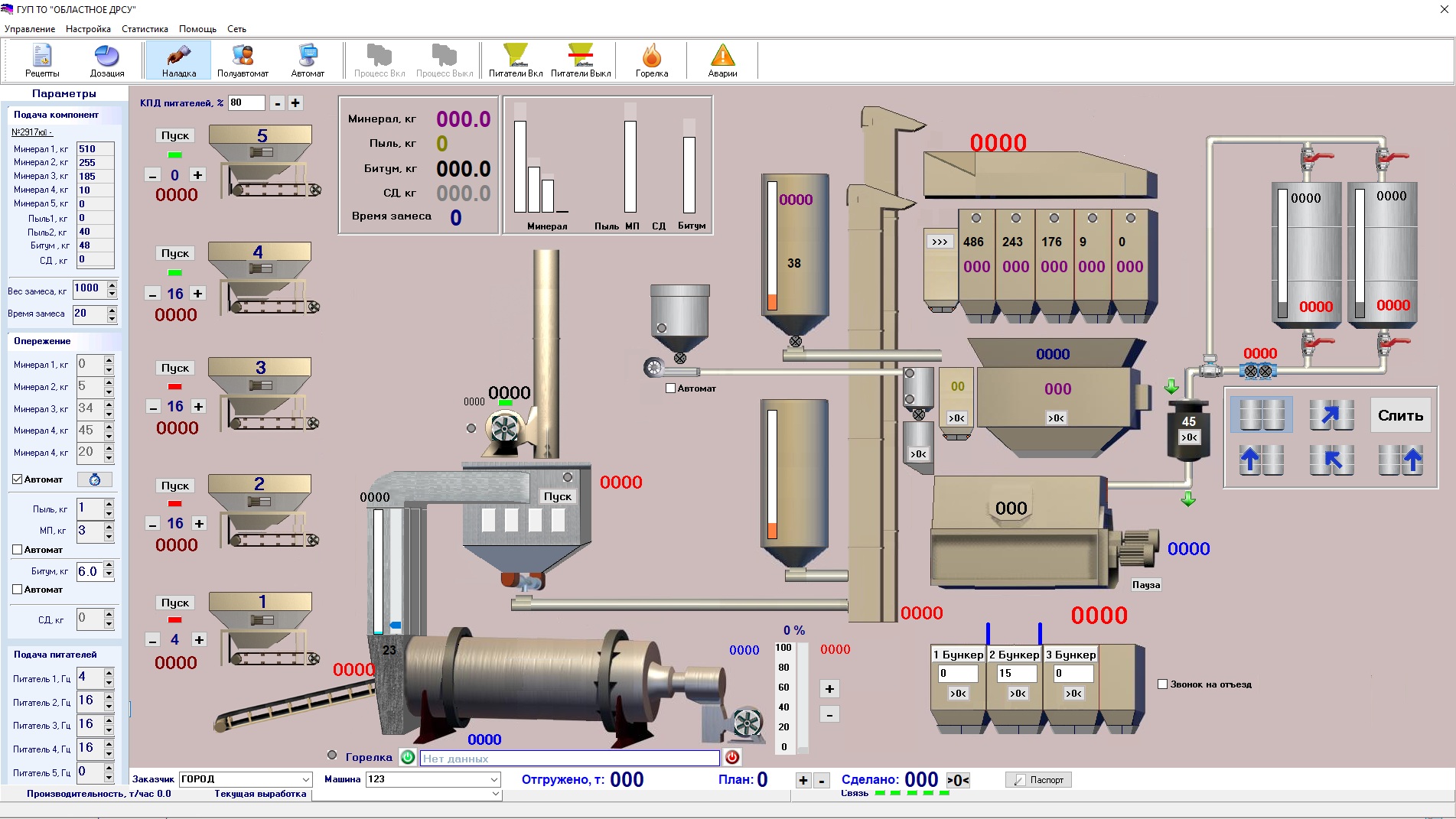

Программный комплекс ВД-09 SE реализует полный цикл управления АБЗ в автоматическом, полуавтоматическом и ручном режимах. Система ориентирована на работу с тензометрическим дозированием пяти основных компонентов: инертных материалов, битума, минерального порошка и стабилизирующих добавок.
Инженерные особенности:
- Алгоритм прогнозированияАвтоматическая настройка времени опережения закрытия затворов на основе анализа скорости насыпания фракций.
- Импульсное досыпаниеРежим прецизионной доводки веса до целевых значений.
- Управление перифериейПолный контроль над рукавным фильтром, агрегатом готовой смеси и топочным агрегатом.
- Автоматическая градуировкаКалибровка весовых дозаторов программными методами без применения тяжелых эталонных грузов.

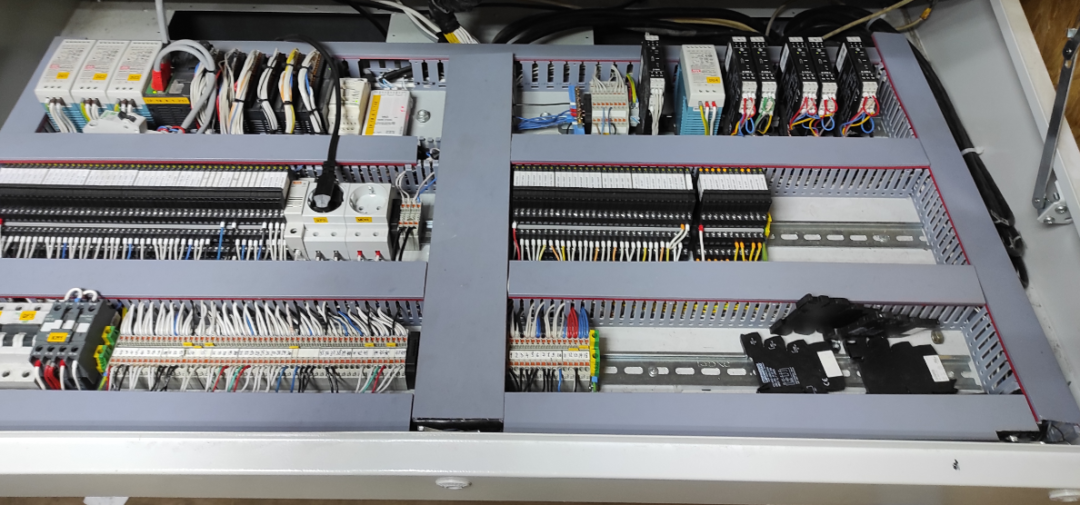

Аппаратное обеспечение
Надежность системы ВД-09 SE гарантирована использованием компонентов от ведущих мировых производителей промышленной электроники:
| Компонент | Характеристика / Описание |
|---|---|
| Вычислительный узел | Безвентиляторный компьютер Advantech в защищенном исполнении (класс защиты IP65). |
| Контроллерная база | Промышленный ПЛК Modicon Schneider Electric, укомплектованный модулями аналогового и дискретного ввода-вывода. |
| Весовой контроль | Специализированный шкаф весовых контроллеров ШВК-05.E.SEN, поддерживающий одновременную работу четырех дозаторов. |
| Защита и питание | Комплекс оснащен источником бесперебойного питания (ИБП) и высококачественной внутришкафной коммутацией для работы в условиях нестабильных сетей. |
Учет и отчетность
Система автоматизирует документооборот предприятия и обеспечивает 100% прослеживаемость каждой выпущенной тонны смеси:
- Архивация данныхАвтоматическая запись параметров каждого замеса, включая фактическую температуру готовой смеси.
- Экспорт данныхПреобразование архивной информации в формат Excel для дальнейшего анализа в учетных системах (1С и др.).
- Дорожная документацияФормирование и печать паспорта-накладной с привязкой к номеру автомобиля, марке смеси и организации-заказчику.
- АналитикаГенерация посуточных сводок и отчетов за произвольный период.
Дополнительные опции
Конструктив ВД-09 SE предполагает модульное расширение под специфические задачи заказчика. При необходимости интеграции нестандартных датчиков или дополнительных исполнительных механизмов специалисты «ТомскЭлектро» проводят индивидуальный подбор оборудования и корректировку программного обеспечения. Возможно удаленное обновление ПО и оперативная поставка ремонтных комплектов в течение всего срока эксплуатации системы.
География поставки
«ТомскЭлектро» выполняет проектирование и отгрузку систем ВД-09 SE по всей территории Российской Федерации. Мы также обеспечиваем экспортные поставки в страны СНГ (Казахстан, Беларусь, Узбекистан и др.), включая услуги шеф-монтажа и пусконаладки на объекте.
