Шкаф пневматического управления универсальный
Описание
Шкаф пневматического управления универсальный — это высоконадежный узел пневмоавтоматики, предназначенный для централизованного контроля исполнительных механизмов на асфальтосмесительных установках (АБЗ). Изделие выполнено в пылевлагозащитном корпусе со степенью защиты IP-66, что гарантирует бесперебойную работу оборудования в агрессивных промышленных условиях (высокая запыленность, влажность, вибрации). Применение высококачественных комплектующих итальянского бренда Camozzi обеспечивает длительный эксплуатационный ресурс и высокую ремонтопригодность системы.
Функциональные возможности
Шкаф является универсальным звеном управления и отвечает за прецизионную работу следующих узлов АБЗ:
- Секторные затворы дозирования инертных материалов (песок 0-5, фракции щебня 5-10, 10-20, 20-40).
- Затвор выгрузки весового дозатора каменных материалов.
- Система распределения битума (трехходовой кран).
- Затворы выгрузки дозатора минерального порошка и смесителя.
Электропневматическая схема позволяет оперативно переходить на ручное управление в случае проведения сервисных работ или при отсутствии сигнала от центрального ПЛК.
Аппаратное обеспечение

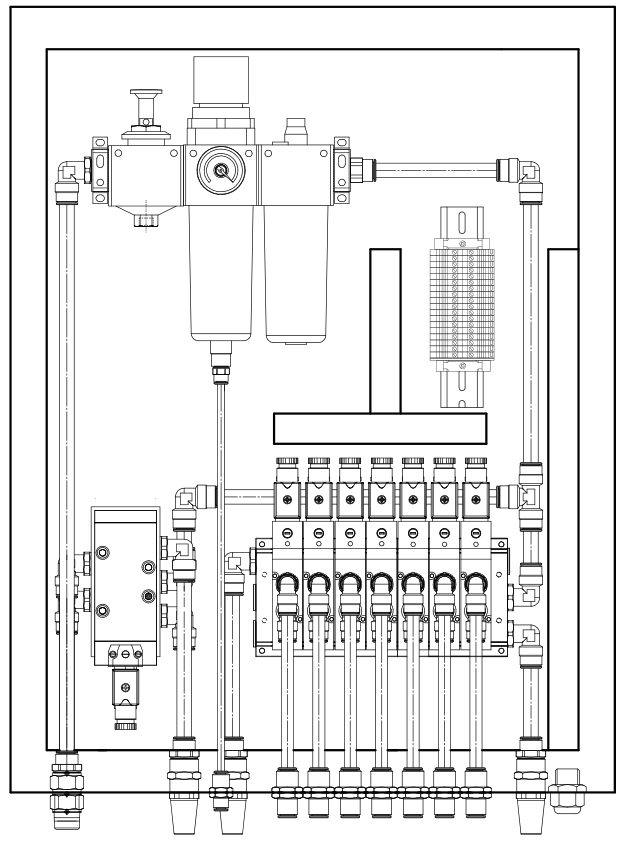

Внутренняя компоновка шкафа реализована на единой панели для удобства технического обслуживания. В состав входят:
| Компонент | Характеристика / Описание |
|---|---|
| Блок подготовки воздуха | включает фильтр-конденсатоотводчик с индикацией загрязнения, маслораспылитель с регулировкой и клапан ручного перекрытия потока. |
| Электропневматические распределители | смонтированы на групповой монтажной плите, что минимизирует количество пневмолиний. |
| Фитинги и запорная арматура | быстроразъемные соединения (БРС) и шаровой кран с функцией сброса давления из системы. |
| Клеммная сборка | упорядоченный блок наборных зажимов для надежной коммутации слаботочных цепей управления. |
Учет и отчетность
Поскольку данный шкаф является исполнительным аппаратным узлом, функции цифровой архивации данных в нем не предусмотрены. Однако при интеграции с системами управления серии ВД возможен индивидуальный подбор модулей обратной связи для контроля положений затворов (открыто/закрыто) и ведения журналов срабатывания механизмов.
Дополнительные опции
Конструкция шкафа позволяет вносить изменения в зависимости от специфики объекта. Мы предлагаем:
Установку систем пневмообогрева для стабильной работы клапанов в зимний период.
Доукомплектование датчиками давления для мониторинга состояния магистрали.
Расширение количества каналов управления.
География поставки
Компания «ТомскЭлектро» осуществляет проектирование, сборку и оперативную отгрузку пневматических шкафов управления во все регионы Российской Федерации. Также возможны экспортные поставки в страны СНГ (Казахстан, Беларусь, Узбекистан, Армения и др.) с полным комплектом технической документации.
